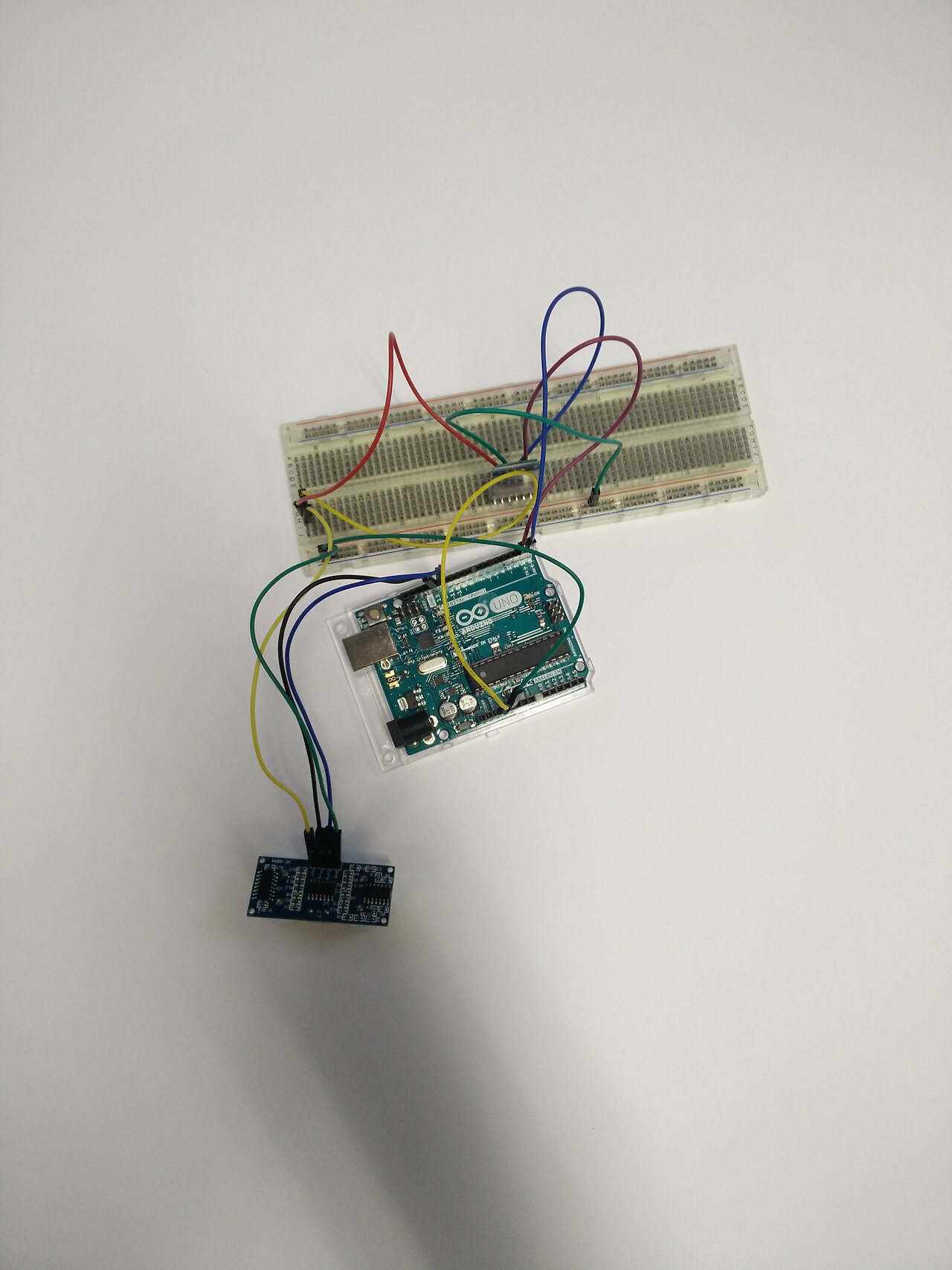

O protótipo na breadboard funciona. O LED pisca, o sensor lê, o motor gira. Você mostra para alguém e a reação é “legal!” — seguida de “mas esses fiozinhos não vão cair?” E caem. Todo mundo que já levou um protótipo numa viagem de carro sabe: breadboard é para validar ideias, não para transportar realidades. A jornada do protótipo frágil ao produto sólido passa por uma palavra de três letras que assusta iniciantes: PCB.
Não precisa assustar. Em 2026, projetar e fabricar sua própria placa de circuito impresso é mais fácil — e mais barato — do que nunca.
Os Quatro Estágios da Materialização
Entenda o fluxo como uma escada de permanência: cada degrau é mais sólido e mais difícil de voltar atrás — mas também mais profissional:
- Breadboard: prototipagem instantânea, zero solda, fácil de modificar. Duração esperada: horas a dias. Inimiga número 1: vibração e mal contato.
- Protoboard / Perfboard: placa fenólica com furos padronizados. Você solda os componentes e faz as trilhas com fio esmaltado ou jumpers. Já é permanente, mas trabalhoso e feio. Custo: R$ 5-10. Bom para protótipos que vão ficar montados por semanas.
- PCB caseiro (toner transfer): você imprime o layout em papel glossy com impressora laser, transfere o toner para a placa de cobre com calor (ferro de passar), corrói o cobre exposto com percloreto de ferro e perfura os furos. Resultado profissional, mas o processo é artesanal e a precisão depende da sua habilidade. Satisfatório? Muito. Repetível? Nem tanto.
- PCB fabricado (JLCPCB / PCBWay): você envia arquivos Gerber para uma fábrica na China e recebe placas profissionais em casa, com máscara de solda colorida, serigrafia, furos metalizados, tudo. Custo: US$ 2 por 5 placas de 50×50mm + frete (~US$ 7-15). Tempo: 7-15 dias. Esse é o degrau onde seu projeto deixa de ser “coisa de hobby” e vira produto.
KiCad: Sua Primeira PCB em 30 Minutos
O KiCad é um software open-source de design de PCBs, mantido pelo CERN, que compete de igual para igual com ferramentas que custam milhares de dólares. É o padrão da comunidade maker. Baixe em kicad.org — versão estável mais recente.
O fluxo do KiCad tem quatro etapas principais. Vamos criar uma placa simples: um LED com resistor controlado por um ESP32, com conector de bateria e regulador de tensão.
1. Esquemático (Eeschema)
No esquemático, você desenha o circuito — não a placa física. É um diagrama lógico: quais componentes existem e como estão conectados. Aqui você:
- Adiciona símbolos: resistor (R), LED, capacitor, regulador AMS1117-3.3V, conector de bateria
- Atribui footprints (o formato físico de cada componente — ex: resistor 0805, LED 5mm through-hole, conector JST PH 2.0mm)
- Conecta os pinos com wires — o clique é satisfatório
- Roda a verificação elétrica (ERC) para garantir que não há pino de saída conectado a outro pino de saída, sem GND flutuando
2. Layout da Placa (Pcbnew)
Aqui a mágica (e o quebra-cabeça) acontece. Você arrasta os footprints para a posição desejada na placa e traça as trilhas de cobre que conectam os pinos conforme o esquemático. Dicas de ouro:
- Componentes na frente, trilhas atrás: para sua primeira placa de duas camadas, coloque todos os componentes na camada superior (F.Cu) e faça as trilhas na inferior (B.Cu). Facilita a solda manual.
- Trilhas de 0.5 mm para sinais, 1 mm para alimentação: as trilhas de VCC e GND carregam mais corrente — faça-as mais largas.
- Plano de terra (ground pour): preencha as áreas vazias com cobre conectado ao GND. Reduz ruído, facilita o roteamento (menos trilhas de GND para traçar) e dá um visual profissional.
- Rode o DRC (Design Rule Check): verifica se trilhas se tocam onde não deveriam, se os furos estão muito próximos, se o silk screen invade pads. Sempre faça o DRC antes de gerar os Gerbers.
3. Gerar Gerbers
No KiCad, Arquivo > Fabricar > Gerbers. Selecione as camadas F.Cu, B.Cu, F.Silkscreen, B.Silkscreen, F.Mask, B.Mask, Edge.Cuts. Gere também o ficheiro de furação (Excellon). Comprima tudo num .zip.
4. Encomendar
Vá para JLCPCB.com ou PCBWay.com, faça upload do .zip, escolha a cor da máscara de solda (verde é clássico, mas azul e preto são lindos), e confirme. A JLCPCB tem preços imbatíveis para protótipos — literalmente US$ 2 + frete para 5 placas. A PCBWay tem melhor acabamento e opções flexíveis, mas é um pouco mais cara.
O Momento do Envelope
Abrir o pacote que chegou da China e ver sua placa — com seu nome no silkscreen, com suas trilhas, seu layout — é uma das experiências mais gratificantes que existem na eletrônica.
Você olha para aquele retângulo verde com detalhes brancos e percebe que todos os componentes que antes estavam soltos na breadboard agora têm um lugar definitivo. O que era temporário virou permanente. O que era frágil virou sólido. Não é só uma placa — é a materialização de uma ideia que passou pelo seu cérebro, pelas suas mãos, pelos servidores do KiCad e por uma fábrica do outro lado do mundo.
Na primeira vez que você solda os componentes na sua PCB e ela funciona de primeira, a sensação é de que você venceu a entropia. E venceu mesmo.
